時間：2020-07-27 11:59:41

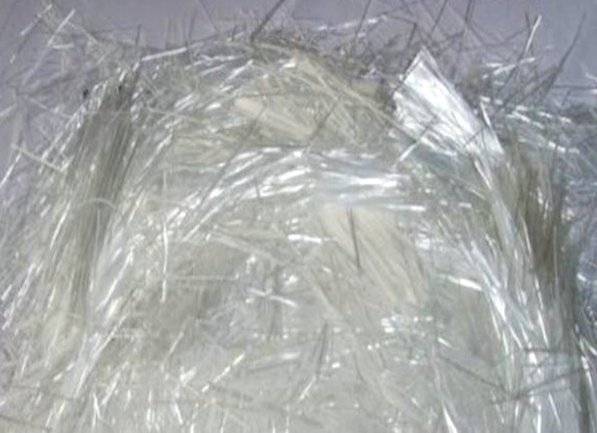

玻璃纖維是玻纖天花板、玻纖吸音板的主要材質之一，在石膏板中增加玻璃纖維主要是為了增加板材強度，玻纖天花板、吸音板的強度也直接受玻纖質量的影響。今天我們就來說一下玻璃纖維。
玻璃纖維是一種性能優異的無機非金屬材料，種類繁多，優點是絕緣性好、耐熱性強、抗腐蝕性好，機械強度高，但缺點是性脆，耐磨性較差。
第一個指標：玻纖在拉絲過程中所使用的表面活性處理劑。表面活性處理劑也就是通常所說的浸潤劑，浸潤劑主要是偶聯劑與成膜劑，另外還有一些潤滑劑、抗氧劑、乳化劑、抗靜電劑等，成膜劑的成分與其它助劑的種類對玻纖有決定性的影響，所以在選擇玻纖時就根據基料與成品要求選擇合適的玻纖。像PPG、CPIC等公司短纖牌號較多，就是因為表面浸潤劑不一樣，這樣就針對性比較強。
第二個指標：單絲直徑。以前介紹過臨界玻纖長度只與剪切力和單絲直徑有關，從理論上講，如果單絲直徑越小，產品的力學性能與表面外觀越佳。目前國內玻纖直徑一般都在10μm，13μm，像CPIC就有開發7μm的玻纖。
一般可從玻璃原料成分、單絲直徑、纖維外觀、生產方法及纖維特性等方面進行分類。
一般以不同的堿金屬氧化物含量來區分，堿金屬氧化物一般指氧化鈉、氧化鉀。在玻璃原料中，由純堿、芒硝、長石等物質引入。堿金屬氧化物是普通玻璃的主要組分之一，其主要作用是降低玻璃的熔點。但玻璃中堿金屬氧化物的含量愈高，它的化學穩定性、電絕緣性能和強度都會相應降低。因此，對不同用途的玻璃纖維，要采用不同含堿量的玻璃成分。從而經常采用玻璃纖維成分的含堿量，作為區別不同用途的連續玻璃纖維的標志。根據玻璃成分中的含堿量，可以把連續纖維分為如下幾種：
無堿纖維（通稱E玻璃）：R2O含量小于0.8%，是一種鋁硼硅酸鹽成分。它的化學穩定性、電絕緣性能、強度都很好。主要用作電絕緣材料、玻璃鋼的增強材料和輪胎簾子線。
中堿纖維：R2O的含量為11.9%-16.4%，是一種鈉鈣硅酸鹽成分，因其含堿量高，不能作電絕緣材料，但其化學穩定性和強度尚好。一般作乳膠布、方格布基材、酸性過濾布、窗紗基材等，也可作對電性能和強度要求不很嚴格的玻璃鋼增強材料。這種纖維成本較低，用途較廣泛。
高堿纖維：R2O含量等于或大于15%的玻璃成分。如采用碎的平板玻璃、碎瓶子玻璃等作原料拉制而成的玻璃纖維，均屬此類。可作蓄電瓶隔離片、管道包扎布和氈片等防水、防潮材料。
特種玻璃纖維：如由純鎂-鋁-硅三元組成的高強玻璃纖維，鎂-鋁-硅系高強高彈玻璃纖維；硅-鋁-鈣-鎂系耐化學腐蝕玻璃纖維；含鋁纖維；高硅氧纖維；石英纖維等。
玻璃纖維單絲呈圓柱形，因此它的粗細可以用直徑來表示。通常根據直徑范圍，把拉制成型的玻璃纖維分成幾種（其直徑值以um為單位）：
粗纖維：其單絲直徑一般為30um
初級纖維：其單絲直徑大于20um；
中級纖維：單絲直徑10-20um
高級纖維：（亦稱紡織纖維）其單絲直徑3-10um。對于單絲直徑小于4um的玻璃纖維又稱為超細纖維。
單絲直徑不同，不僅纖維的性能有差異，而且影響到纖維的生產工藝、產量和成本。一般5-10um的纖維作為紡織制品用，10-14um的纖維一般做無捻粗紗、無紡布、短切纖維氈等較為適宜。

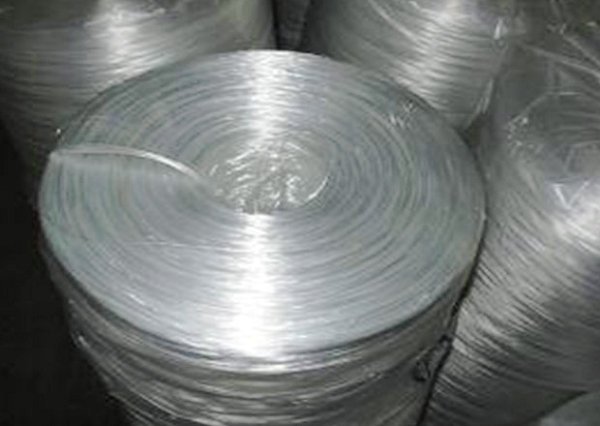

玻璃纖維的外觀，即其形態和長度取決于它的生產方式，又與其用途有關。可分為：連續纖維（又稱紡織纖維）：從理論上講，連續纖維是無限延續的纖維，主要用漏板法拉制而成，經紡織加工后，可以制成玻紗、繩、布、帶、無捻粗紗等制品。
定長纖維：其長度有限，一般在300-500mm，但有時也可較長，如在氈片中基本上是雜亂的長纖維。例如采用蒸汽吹拉法制成的長棉，拉斷成毛紗后，長度也不過幾百毫米。其它還有棒法毛紗、一次粗紗等制品，都制成毛紗或氈片使用。
玻璃棉：也是一種定長玻璃纖維，其纖維較短，一般在150mm以下或更短。在形態上組織蓬松，類似棉絮，故又稱短棉，主要作保溫、吸聲等用途。此外，還有短切纖維、空心纖維、玻璃纖維粉及磨細纖維等。
這是一類為適應特殊使用要求，新發展起來的，纖維本身具有某些特殊優異性能的新型玻璃纖維，大致可分為：高強玻璃纖維；高模量玻璃纖維；耐高溫玻璃纖維；耐堿玻璃纖維；耐酸玻璃纖維；普通玻璃纖維（指無堿及中堿玻璃纖維）；光學纖維；低介電常數玻璃纖維；導電纖維等。
